重磅發布|維宏激光管切坡口系統，助力突破管材加工極限
發布時間：2023-05-29 11:45
為滿足廣大用戶市場需求
維宏推出激光管切坡口系統
在新基建的驅動大背景下，坡口切割需求逐年上升，而傳統坡口切割因效率低、成本高等一系列痛點，使得激光坡口切割的需求開始迅速增加。

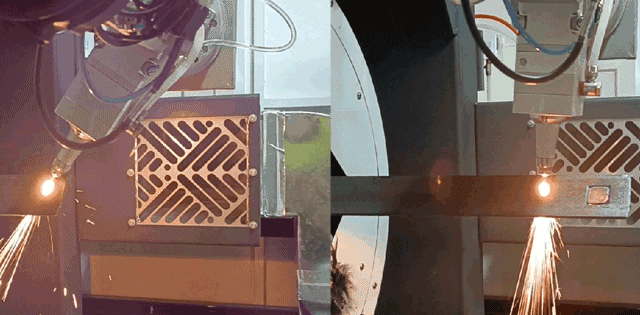

激光坡口切割廣泛應用于
管道加工、工程建筑、船舶重工
汽車制造、工程機械、鋼結構
等相關配套立體零部件行業
維宏激光管切坡口系統
以功能模塊的形式

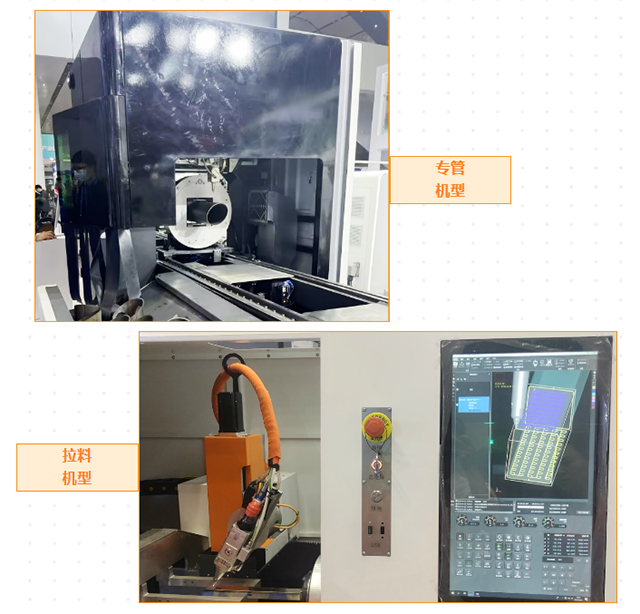

搭配不同機型的軟件實現不同的坡口加工
▼
好用的CAM功能，直抵用戶需求
維宏激光坡口管切系統CAM功能介紹
WiseCAM for Tube2.1.2全新支持坡口功能，老用戶可直接升級！
01 多種坡口識別方式<<<
零件數模帶坡口，可以直接識別，準確加工。

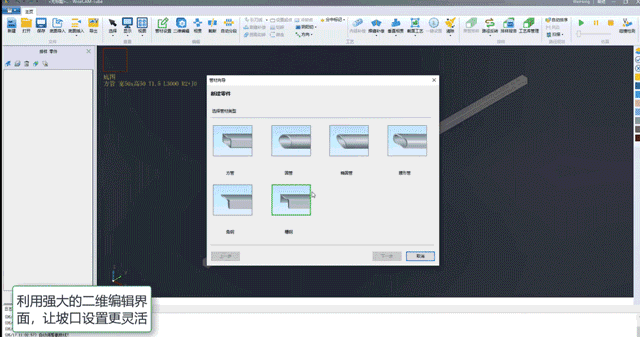

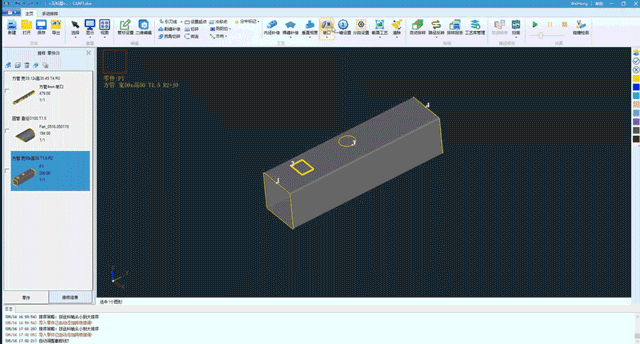

02 多種坡口創建方式<<<

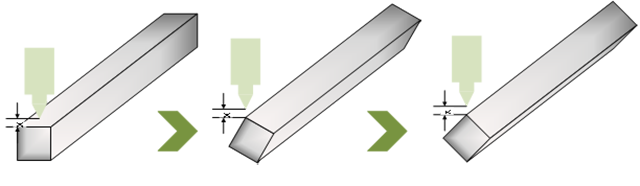

同時用戶也可以直接在WiseCAM for Tube的零件上創建坡口，支持正V、倒V、正Y、倒Y、斜貫型坡口。
03 為各類坡口場景提供易用的方案<<<
為更多的拼接和加工場景，提供靈活易用的解決方案。
?管材L型拼接
?管材V槽拼接

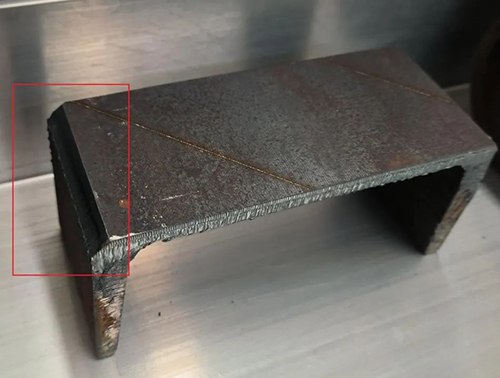

?槽鋼鏟背
?槽鋼斜切拼接
?等徑三通拼接

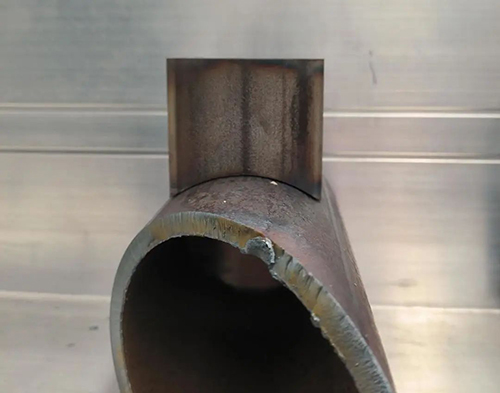

?馬鞍口無縫拼接
強大的CNC系統，控制精準到位
維宏激光坡口管切系統CNC功能介紹

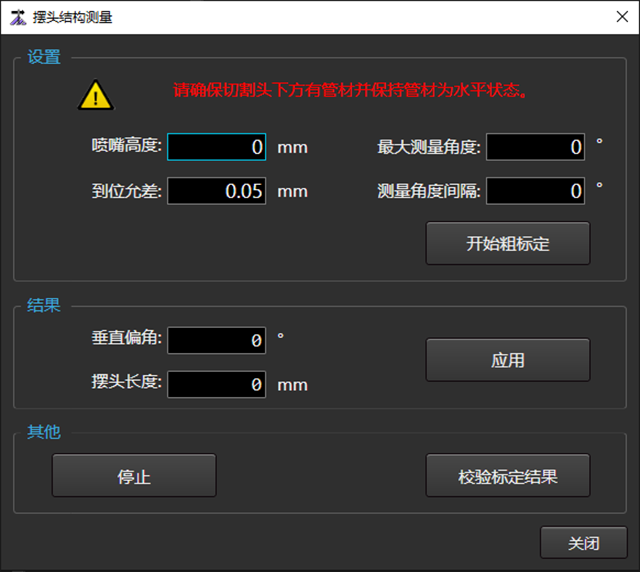

01 擺頭結構測量<<<
測量擺頭旋轉中心和刀尖點旋轉中心的位置偏差：
>>粗標定
測量范圍內重復定位多個測量角度，計算出平均的垂直偏角和擺頭長度。
>>標定結果校驗
重復擺動動作，通過光斑和運動軌跡判斷標定結果正確性。
02 管坡工藝庫<<<
管坡專屬工藝庫，支持不同厚度、不同材質、不同坡口角度的切割工藝。
>>坡口專屬工藝庫管理
>>支持坡口高度、噴嘴半徑設置
>>自動補償，無需二次測量

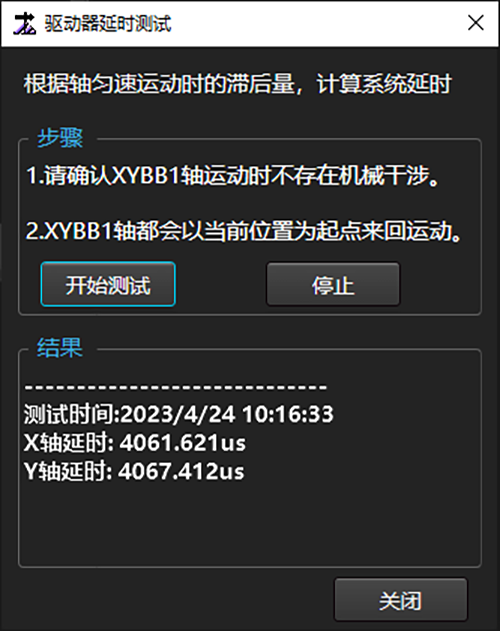

03 延時測試<<<
>>免除使用驅動器上位機軟件調整剛性等參數，查看發送和反饋速度的時間差的繁瑣步驟，控制系統預設測試動作一鍵直達。
>>適用于總線系統，自動測量驅動器發送與反饋響應延時，降低驅動器調試難度，保障多軸同步性。

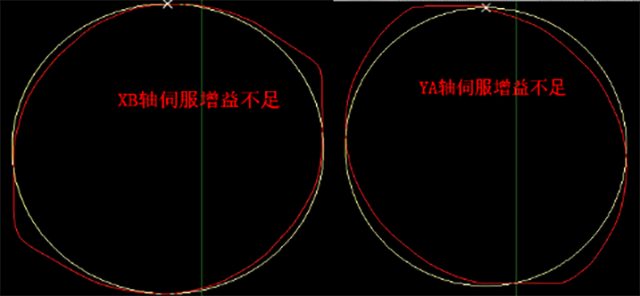

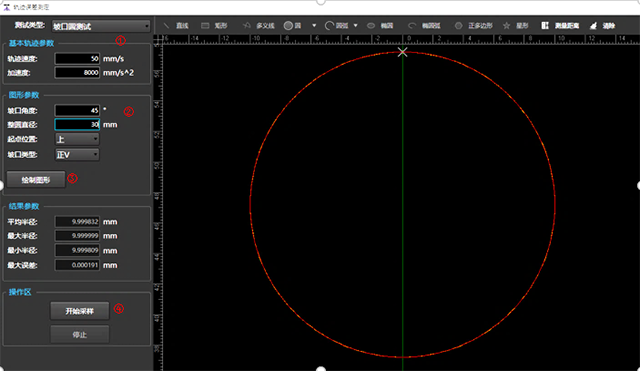

04 反饋軌跡誤差測定-坡口圓<<<
五軸聯動的空運行軌跡，實時顯示反饋軌跡，驗證不同尺寸、不同速度的加工效果，有效驗證機床聯動性能，搭配調試手冊可快速進行機床調試。

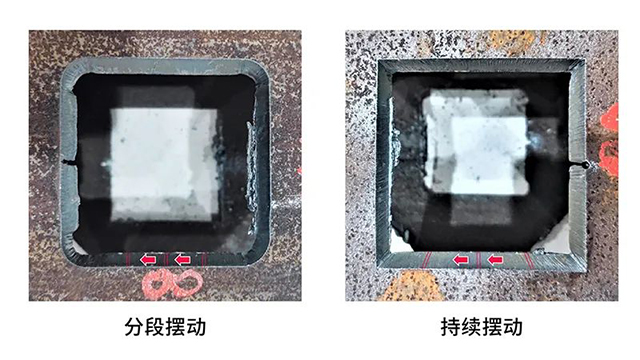

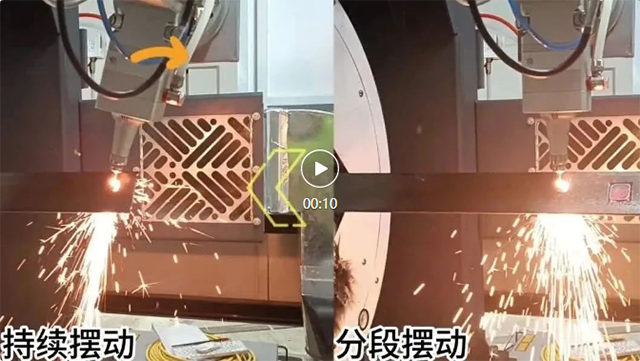

05 控制策略<<<
不同的擺動控制層策略，滿足不同加工場景的實際使用需求。

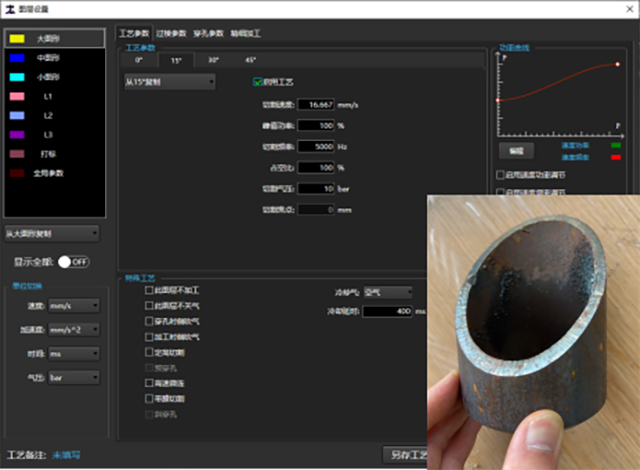

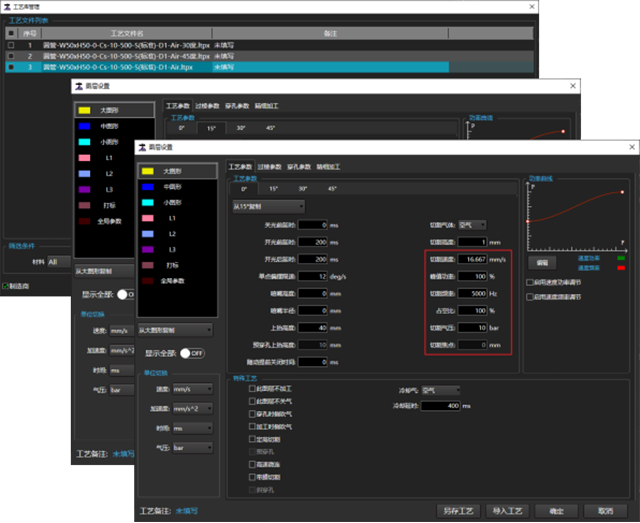

06 多角度工藝<<<
根據不同角度，平滑漸變切割工藝；工藝范圍包含切換切割速度、峰值功率、氣壓、占空比、焦點。
07 法向量跟隨<<<
自動調整不同切割高度的XY加工位置，使不同跟隨高度切割點可以保持一致，保障切割效果穩定。
08 隨控一體<<<
切割高度恒定
加工過程中插補與隨動共同生效，真實切割高度始終保持一致，滿足坡口過棱的加工要求。
...

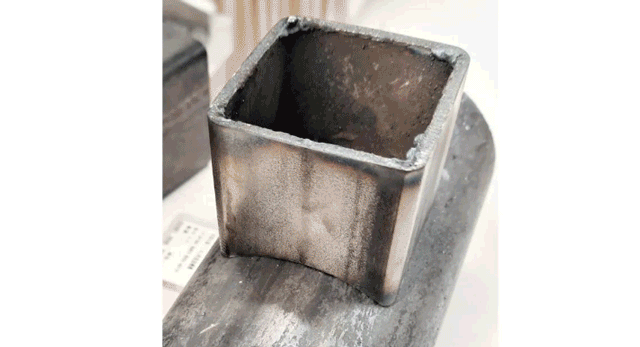

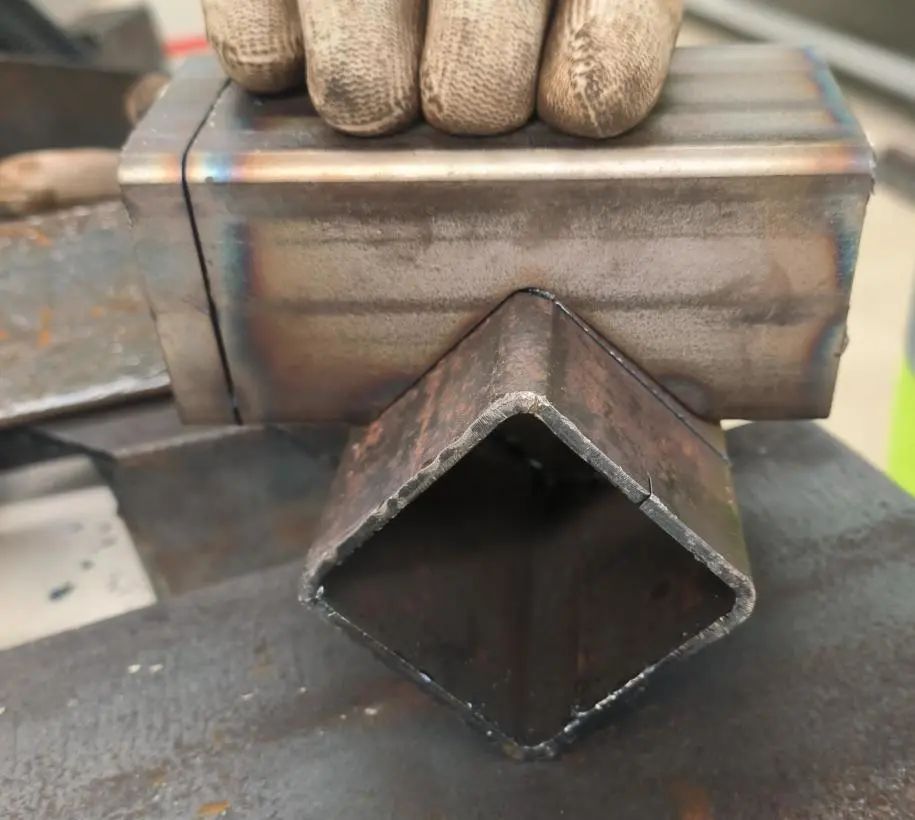

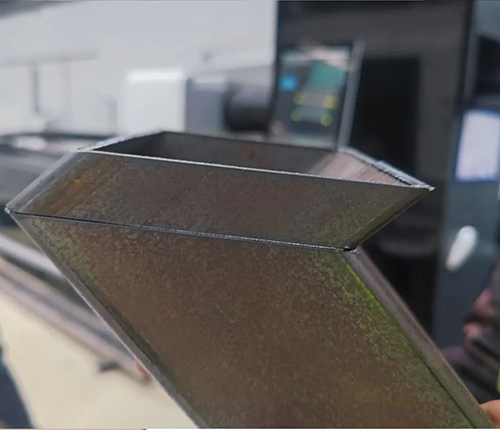

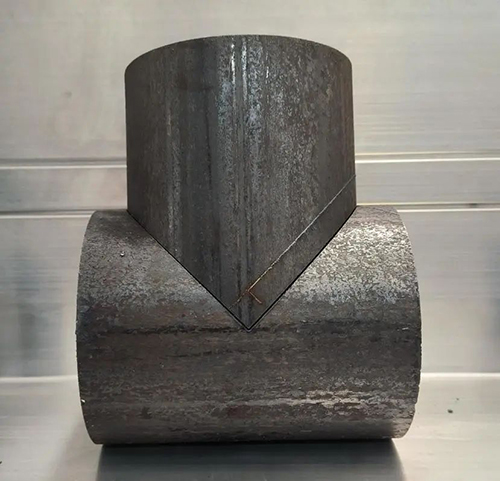

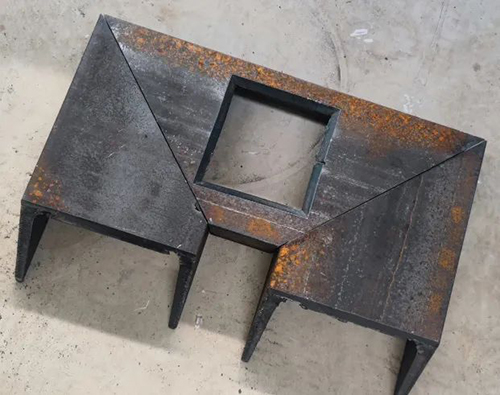

樣件展示
維宏激光將繼續走繼續創新之路
加大新技術、新工藝方面的攻堅研究
為用戶提供高可靠、高穩定的激光切割系統
為激光產業的發展貢獻更多力量！
